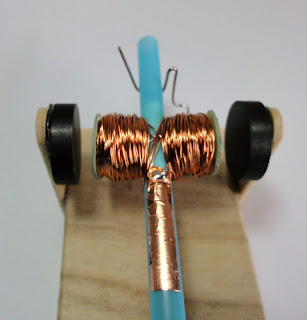

2極モーター

基本的な2極モーターを作ってみました。

自己誘導起電力でLEDも点灯します。

＜作り方＞

①

6mmφのストローにM3×30mmの皿小ネジを差し込み

直径15mm程度の厚紙をネジの両端に固定しました。
一番端にナットも留めています。

ポリウレタン銅線を巻くと、ストローが歪むので

中ほどにはティシュを硬く詰めています。

 ②

0.35mmφのポリウレタン銅線(UEW)を600回巻きました。
左右とも同じ方向に巻きます。

③

UEWの両端に0.5mm×25mmの銅箔テープをハンダ付け

(整流子となります。)

④

テープをストローの上下に貼ります。

⑤

土台はクリップを変形させて、

回転コイルを支持するようにしました。

⑥

磁石はダイソーで販売のフェライト磁石(約19mmφ×4mm)を使用しています。

N極とS極が向かい合うように貼ります。

コイルと磁石の隙間は5mm程度です。

⑥

ブラシは幅5mmの銅箔テープを2つ折りにしたものを使用しました。

電池ケース、スイッチ、銅箔テープをハンダ付けしています。

⑦

回転コイルの整流子と軽く接触するように土台に固定。

⑧

このままではガタつくので、裏にすべり止めシートを貼りました。

これで完成です。

先端にベンハムの独楽を付けて回しましたが 色変化の効果が見られず

こちらに掲載のものを付けて回しました。

http://komarian.web.fc2.com/

さらに、整流子にLEDを逆向きの並列接続にしてハンダ付けしても点滅します。

回転の様子を動画でご覧下さい。

＜2極モーターがなぜ回転するのか？自由研究＞

＜LEDが点滅する理由を自由研究＞

LEDは順方向電圧の低い赤色でも、

1.9V程度以上の電圧がかからないと点灯しませんが

今回の装置では、単3乾電池1個(1.5V)でも光っています。

これはコイルに流れる電流が切れるときに発生する

自己誘導起電力によるものです。
