静電気ダンス (静電誘導方式)

ちょっと変わった静電気の実験方法を考案してみました。
塩ビ板とアルミ箔を直接摩擦し、塩ビ板を負にアルミ箔を正に帯電させて
正電荷・負電荷ともに利用するという仕掛けです。

今回一連の静電気実験

これらは全て正電荷・負電荷ともに利用して実験しています。

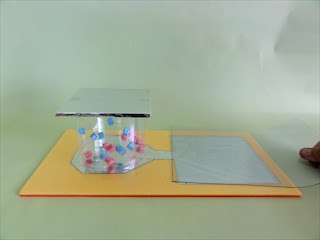

「静電気ダンス」は静電気で発泡スチロール片を上下に動かす実験です。
アルミホイルの上下を、負と正に帯電させることで、
勢いよく上下運動をします。

静電気ダンスをはじめ、静電気の装置を作るときには
電荷の通り道に発泡スチロールやプラスチック系のものを
使用することがポイントです。(接地極以外の部分)
絶縁体だからと言って、紙、木材、石などを使用すると電荷が うまく流れません。

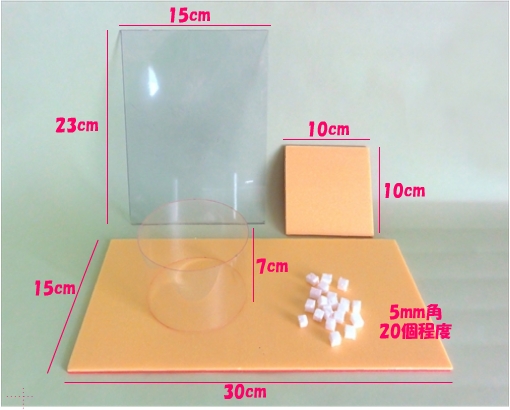

①材料を切り出します。長さは適当で構いません。
・カラーボード(発泡スチロールでもOK) 30cm×15cm、10cm×10cm
・塩ビ板(硬質カードケース利用) 23cm×15cm、
・ペットボトル(ここではCCレモン1.5リットルのものを利用) 高さ7cm
・発泡スチロール片 5mm角(カッターナイフでカット) 約20個

②ポリ袋に発泡スチロール片を入れ
詰め替え用のインクをほんの数滴入れて手で揉み込みます。
インクは入れ過ぎないように注意します。

③袋から取り出し、ティッシュなどで拭いて
色落ちしなくなったらOKです。
ここでは、シアンとマゼンタの2色を作ってみました。

④アルミホイルを下のような大きさに切り、
周囲をセロテープで貼り付けます。

⑤ペットボトルに③の発泡スチロール片を入れ
ふたをして、セロテープで固定します。
これで完成で~す!

<やり方>
①最初は23cm×15cm程度の塩ビ板でアルミ箔を10回程度こすります。

 ②塩ビ板を素早く真上にアルミ箔から引き離し、
ペットボトルの上のアルミ箔に乗せると
発泡スチロール片が勢いよく上下に動きます。

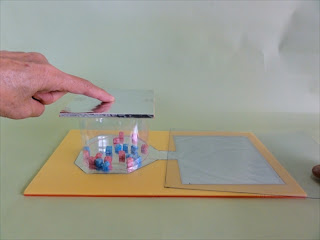

③ペットボトルの下のアルミ箔を指でタッチします。

④塩ビ板を素早く真上にアルミ箔から引き離し、
下のアルミ箔に乗せると、また発泡スチロール片が勢いよく上下に動きます。

⑤ペットボトルの上のアルミ箔を指でタッチします。
③と同様、ペットボトルの下のアルミ箔も再度 指でタッチします。

①~⑤を繰り返します。

<注意する点>
塩ビ板を置くときはアルミ箔をすっぽり覆うように置く。

②塩ビ板をはがすときは真上に素早くはがす。(すべらすようにはがさない)

③湿度55%以下のところでやってみて下さい。

ビデオが表示できない場合はYoutubeでご覧ください。

発泡スチロール片にインクを塗ったのは
発泡スチロール片そのままでは導電性が無く、
電荷を受け取ることが出来ないが、
(静電誘導が起きるだけ?)
インクによって少し導電性が出来て
電荷が移動するのでは?と思いました。
(間違っていたらすみません。)

発泡スチロール片が勢いよく上下に動く理由は、
ペットボトルの上下のアルミ箔の帯電が異なることです。
②の状態では上のアルミ箔は負に、下のアルミ箔は正に帯電しています。
④の状態では上のアルミ箔は正に、下のアルミ箔は負に帯電しています。

その仕組みは下図のようになります。





これ以外の実験や工作も掲載していますので、
こちらも見てみて下さい。
