受渡しマーブルマシン

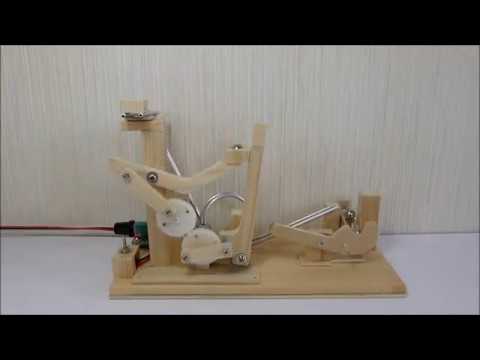

以前、このような装置を作りましたが、

https://www.youtube.com/watch?v=0qCBA5OFaAs

Maker Worldを見ていると同じような作品があったので、

データーをDLさせて頂き、作ってみました。

データーのDLはこちらから、作り方はこちらで見ることが出来ますが、

作りながら気づいた点などまとめてみました。

①

MR105ベアリングとM５ネジそれぞれのパーツに取り付けますが、

映像ではこの下の写真の左から2つ目の説明がなく、一瞬とまどいました。

②

モーターの取り付けのネジは上がM4×25mm、下がM4×20mmが良さそうです。

電源はモバイルバッテリーを使いたいので、下の写真のようにしました。

③

丸のような板を立てておくと、動きが安定します。

私が作ったstlファイルはこちらです。

④

上のギアと下のギアには小さい穴の印が入っていて、

その印のところがかみ合うようにセットします。

リンク棒は短い方が上、長い方が下です。

⑤

base.stlの赤丸のところに、MR105ベアリングをはめ込むのですが

私が準備したものはサイズが違うのか？うまく入らず、

ルーターで削って入れました。

⑥

「repaired_bottom-gear-2.stl.stl」「repaired_top-gear.stl.stl」のサイズは

X:32.0、Y:31.89 ですが、XYともに、33.0としました。

⑦

「top-link.stl.stl」の穴の間隔は30mmですが、29mmにしました。

⑥・⑦はMR105ベアリングをきちんとはめ込めば不要かも知れません。

私が作ったものは若干不安定なため、

鉄球が落ちることがあり対策しました。

それにしてもよく出来ていますね。

2018年に私が作ったものは1か月くらいかかりましたが、

今回は2日で出来ました。
