100均の時計の水晶発振子を使った回転装置(バレリーナ)

100均の時計の水晶発振子を使って
回転装置を作成し、バレリーナを回してみました。

時計に入ってる水晶発振子は32,768Hz215Hz)で発振しています。
周波数が215Hzなので15分周すると1秒のパルスを得ることができます。

今回の装置では1秒間隔にコイルに電流が流れ、
バレリーナの下の永久磁石とコイルが反応をして回転します。

ダイソーで販売の時計を使用しました。

中を開けるとこのようになっています。
下の黄色い丸部分が今回使用する基板です。

「トランジスターベースへ」のところに
細い線が接続されていますが取り外します。
「ブザー用」のところには
ブザーがついていますが、これも取り外します。
100均で販売されている時計は
だいたい同じような基板が付いていると思います。
目覚まし機能がない時計(壁掛け)は「ブザー用」はありませんが
同じように出来ると思います。

0.5mmφのポリウレタン銅線をプラスチック製のボビンに170回巻きました。
0.35~0.7mmφ程度の被覆線でもOKです。
(ボビンいっぱいに巻いた状態。
例えば0.35mmφ300回巻きなどでもOK。1mmφ100回では巻き数が取れずNG。
細い方が ほんの少し動きが悪いような気がしますが、電池の持ちはいいかな?
今回は動きの一番良かった0.5mmφを使用しました。)

回路は下のように組みました。
(回路は私が考えたもので、もっといい方法があるかも知れません。)

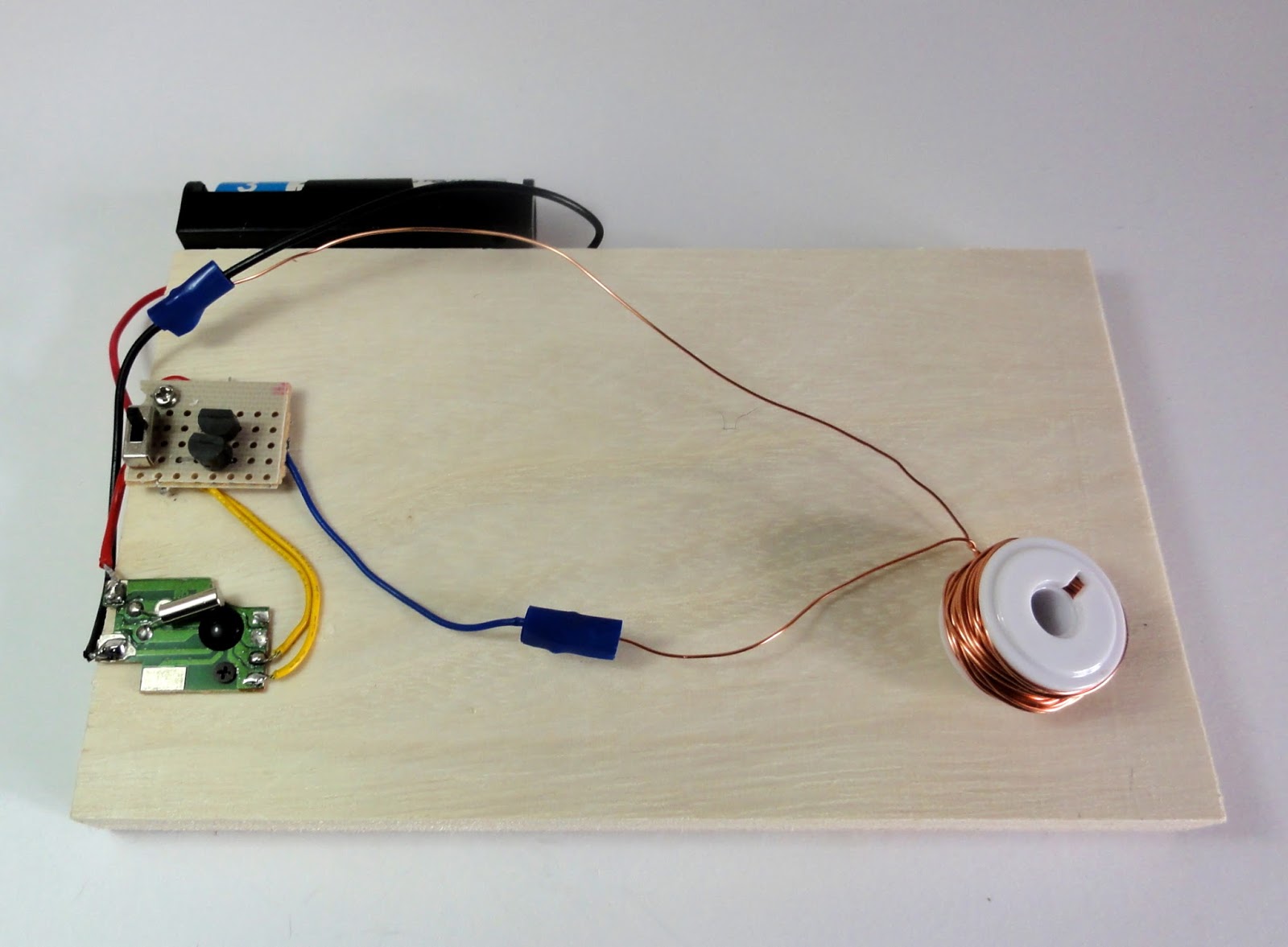

15cm×9cmの板に貼りました。


コイルは立てて 小皿に貼り、
その手前にはカードケースに穴を開けたものを2枚 貼っています。
(魚串のズレ防止のため)

バレリーナを支えるための支柱は白いストローを使用しました。

上部はダイソーの6mmφ×3mmの磁石を入れて
針が直接磁石と接触できるように 少し穴をあけています。


バレリーナは、発泡スチロール、モール、不織布などで作成。
魚串に差しました。(残酷??)
上部は串と針の先端をビーズ経由で接続
(エポキシ系接着剤で貼り付け)
下部はM2用のワッシャー3枚と、磁石2個
(磁石の極性は逆にしていますが、同じ極性でも回ります。)

電池が弱ってきたら、磁石を4個(N極 S極を交互に)貼ると
バレリーナの回転が ある程度 復活します。



⑦の上部の針を⑥の磁石にくっつけて、
魚串の先端を⑤のカードケースの穴に入れたら完成です。

コイル部分が見えないように
白いケースをかぶせてもいいかも知れません。

ビデオで撮ってみました。


<水晶発振子を使った基板について自由研究>

時計から取り出した基板を単3乾電池1本に接続し、
下のA、B 間の電圧波形を見てみました。
(もともと細いコイルが接続されていた端子です。)

正方向に約1.1V、その1秒後に負方向に約1.1V パルスの発生をしています。
(1秒毎に正・負の繰り返しです。)


AとBに直接 今回作成したコイルを接続しただけでも動きそうですが
電流が少なく、ほとんど動きません。

そこでトランジスタを使うことにしました。
A、Bを トランジスタのベースとエミッタに接続すると
周期が2秒(周波数0.5Hz)のパルス発生になります。

それでもバレリーナは回転するのですが、
回転が弱いので、上の回路図のように、
トランジスタを2個使い、A又はBのどちらかがパルスを発生すれば
コレクタ電流が流れるようにしました。
これで周期1秒(周波数1Hz) となりました。

1秒に1回パルス発生をして、その瞬間にコイルに電流が流れ、
そのときのコイルと磁石の位置関係で、回る方向が決まります。

時計回りに回っているときに、
コイルと磁石が さらに時計回りとなる位置関係なら連続回転し、
反時計回りとなる位置関係ならブレーキがかかります。

1秒に1回の出力なので電池の持ちは非常に良いと思います。

(単3アルカリ乾電池1本で、どれだけ持つか試したところ、
最初の2~3日は 元気に回転していましたが、徐々に元気がなくなってきました。
10日目に磁石を4個にして元気挽回しましたが
12日目、左右に動くだけで 全く回転しなくなってしまいました。
14日目もまだ左右に動いてますが、ここで観察は終わることにします。)


これ以外の実験や工作も掲載していますので、
是非こちら ↓ も見てみて下さい。

(Flashで作成しているため、スマホや携帯で見えない場合もあります。)


100均の時計の水晶発振子を使った回転装置 は、上橋智恵の考案作品です。
