ここ最近、イルミネーションテープLEDにはまってしまっています(^^;
今回 たまたま、目の前にあったスプーンにLEDの光を当てて
トレーシングペーパー越しに見ると
なんとも幻想的で綺麗に見えたので
工作してみました。
私は 実際にオーロラを見たこともなく、
もっと雄大で綺麗なんだろうなぁ・・・と思いつつ、
恐れ多くも「オーロラ風？ イルミネーション」と名付けてしまいました。
タイトルが気になって見て下さった方、大変申し訳ありません。
①
スプーンはダイソーの4つ100円のものを6つ使用することにしました。
スプーンの柄のところを取り除き、
スプーンを板の上に安定して立てるために、
ピンクの丸のところに1.2mmの穴を開けました。
ピンクの丸のところに1.2mmの穴を開けました。
穴はかなり開けにくいのですが、
まず0.8mmの細いドリル刃で、根気よく開け
その後1mm、1.2mmのドリル刃で広げていきました。
いきなり1.2mmでは開きませんでした。
穴あけが難しい時は、エポキシ系接着材などでも
結構 強力に接着できると思います。
穴あけが難しい時は、エポキシ系接着材などでも
結構 強力に接着できると思います。
スプーンの色が黒っぽく写っていますが、実際はよくあるシルバー色です。
②
穴を開けたところに木片をネジ留めし、
柄の少し残ったところにも木片を取り付けました。
③
スプーン6個をキャンドゥで購入した
桐まな板(35×22cm)に木工用ボンドで固定し、
スプーンの手前にはテープLEDを6個ずつ取り付けました。
(今回使用したテープLEDに関しては最後の方をご覧ください。)
桐まな板(35×22cm)に木工用ボンドで固定し、
スプーンの手前にはテープLEDを6個ずつ取り付けました。
(今回使用したテープLEDに関しては最後の方をご覧ください。)

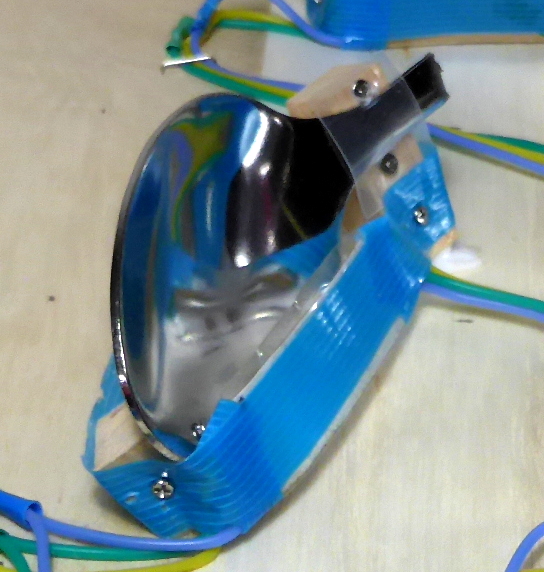

テープLEDの裏側に青色のテープを貼り、
青色テープをスプーンに取り付けた木片にネジ留めしています。
テープLEDは赤丸の3つ、緑色の3つをそれぞれ直列に接続し
その2つを並列に接続しています。
③
まな板の周囲に高さ6cmの板で壁を作りました。
まな板の周囲に高さ6cmの板で壁を作りました。
④
PPシート (ダイソーで購入した乳白色 両面つや消し 厚さ0.75mm)
を箱の大きさに合わせて2枚カットし、
③の壁の上に2枚重ねてネジ留めしました。
⑤
光るパターンはArduino miniで作成しています。
電源は5V 2Aの電源アダプターを使用しました。
ビデオで撮影しました。
音に合わせて色が変化しているのではなく、
音は後で付けたものです・・・(^^;
実際に使ったのは、36個なので
36個/114個 × 1300円 ＝ 410円 くらいです。
Amazonでも購入出来ますが 2480円/mとちょっと高いです。
こちら
WS2812Bは 今回Arduinoを使って、
色の変化のパターンを制御していますが、
コントローラーを使用して制御することも可能です。
Aliexpressで販売のコントローラーはこちら
Amazonで販売のコントローラーはこちら
コントローラーを使えば、プログラミングをしなくても、
テープLEDと5Vの電源に繋ぐだけで、フルカラーテープLEDを
綺麗に光らせることが出来ます。
ただ、決まったパターンのみになることと、
そのパターンの数が ものすごく多くて、
コントローラーでお気に入りのパターンを探すのは
ちょっと大変かも知れないです。
36個/114個 × 1300円 ＝ 410円 くらいです。
Amazonでも購入出来ますが 2480円/mとちょっと高いです。
こちら
WS2812Bは 今回Arduinoを使って、
色の変化のパターンを制御していますが、
コントローラーを使用して制御することも可能です。
Aliexpressで販売のコントローラーはこちら
Amazonで販売のコントローラーはこちら
コントローラーを使えば、プログラミングをしなくても、
テープLEDと5Vの電源に繋ぐだけで、フルカラーテープLEDを
綺麗に光らせることが出来ます。
ただ、決まったパターンのみになることと、
そのパターンの数が ものすごく多くて、
コントローラーでお気に入りのパターンを探すのは
ちょっと大変かも知れないです。
