2018年10月10日水曜日

ぶらんこ大車輪人形 (手動式)

前回、電動式のブランコを作成しましたが、
今回は手動で紐を引っ張って、
人形を立たせたり座らせたりすることで ぶらんこをこぎ、
さらに大車輪まで出来る
「ぶらんこ大車輪人形」を作成しました。

この装置を作成するにあたっては、
ちゆう工房さんの「ブランコこぎ」を参考にさせて頂きました。
とても綺麗に作成されていて、感動します。

私は、ちゆう工房さんのように上手く作ることは出来ませんが、
取りあえず、人形がぶらんこをこぐ感じに作成することは出来ました。

映像です。
54秒あたりから大車輪をするので、是非 見て下さい♪

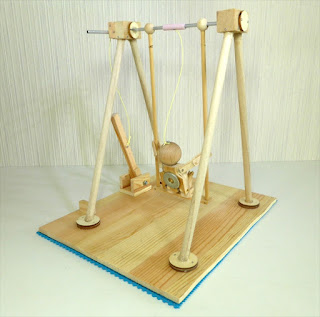

<私の作成した装置>
人形の頭からパイプ内を通り、レバーへと紐が繋がっています。
レバーを押すと紐が引かれて、人形が立ち上がり、
レバーを戻すと紐が緩んで、人形が座ります。
紐を通しているパイプは ⌀ 4mmのアルミパイプです。

人形はこのような感じで
腕は肩・肘・手首に関節があります。
脚はつけ根・膝・足首に関節があります。

横から見たところです。

レバーの中ほどに、ネジを取り付け、紐を結んでいます。
当初、もう少し短いレバーだったのですが、押しにくいので長くしました。

レバーの根本にはバネを入れて、より早くレバーが戻るようにしてみました。

この装置、紐の損傷が激しく、
その対策として出口に ⌀ 4mmのアルミパイプを取り付けています。
特に右側を長くしていますが、これが短いと紐が引っ掛かってしまうのです。
アルミパイプ取り付けネジも左側しか見えませんが、
穴より右にネジを付けると、紐がネジに引っ掛かるため、
右側は後ろからねじ止めしています。
最初プラスチックパイプを取り付けたのですが、
摩擦で紐がパイプ内に食い込んでしまいました。
この箇所は3回やり直しました(笑)
紐は「ケブラーライン」という強い紐を使用しています。

後ろから見たところです。

背中にワッシャーを1枚取り付けています。

大車輪をさせるときは、
さらにもう1枚 少し大きめのワッシャーを磁石で貼っています。
体重を増やすことで、より回転させやすくなります。
