Youtubeなどでよく見かける「永久機関」を作ってみました。
残念ながら私が作成したものは永久機関ではありません(^^;
こちらのサイトを参考にさせて頂きましたが
３Dデーターは作り変えて作ってみました。
私の作成した３Dデーターはこちらです。

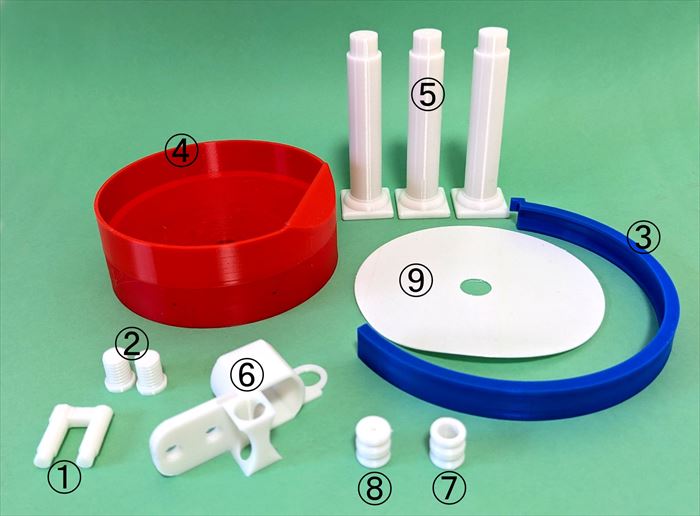

①～⑧はPLAで、⑨はTPUで印刷しました。
それ以外に必要なものです。
⑫Oリング (6×3mm 2個) ここに入ってるものを使用
⑬リード線2本
⑭モーター(定格3V)
⑮8mmの鉄球
⑯カードケース切り出し(約26×10cm)
⑰M1.4×8mmネジ 4本(写真撮り忘れ)

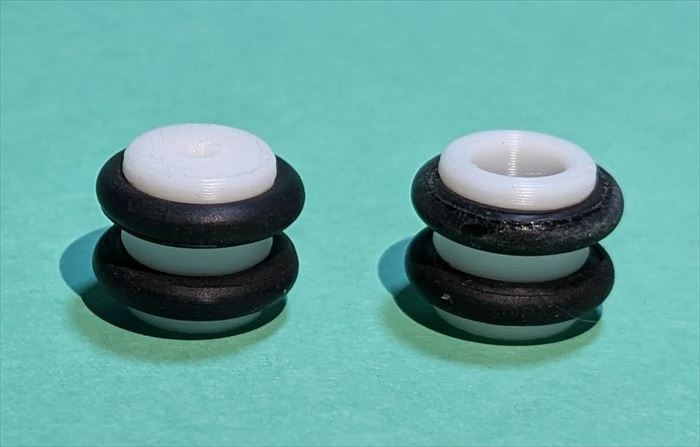

３Dプリンターで印刷した⑦と⑧に⑫のOリングを装着
⑧にモーターを取り付け、
①に⑦を挿入し、
⑥にこのようにセットする。

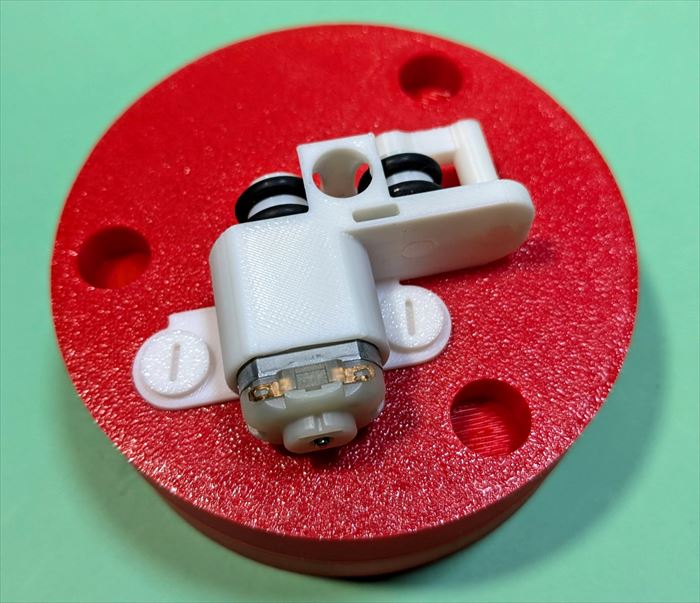

これを④に取り付ける。(②のネジを使用)
モーターにリード線をハンダ付けし、
電圧コントローラを取り付け
⑤の足には補強のため、 ⌀ 2mmの鉄心を入れました。
⑤と③を取り付け
⑨TPUを一か所切って④の上に置く
(TPUは跳ね防止目的です。)
⑯カードケースを④に取り付け
もう少し小さくてもいいかも？
(④にM1.4mm用のネジ穴を4箇所 開けています。)
もしモーター音が大きい場合は
④に取り付ける前に、②ねじに6×2mmのOリングを取り付けたら
少しは改善するかも知れません。
私が作った装置では、1.5V前後がベストです。
これ以上低いと鉄球が赤い器に入る前に落ち、高いとカードケースを飛び越えます。
（電圧は使用するモーターによっても変わります。）
