「曲線を通り抜ける直線 」の模型を作ってみました。
先日、Facebookお友達の かんばこうじさん がシェアされた
こちらの作品を見て、
これは面白い！と感動し 私も作ってみました。
参考にさせてもらった作品のように綺麗に作れませんでしたが
手動ではなく、小さなソーラー電池で動きます。
小さなソーラー電池と基板は、
100均のソーラーゆらゆら人形から取り出したものを使用しているので、
簡単に作ることが出来ます。
ゆらゆら人形の基板は発振回路になっていて
コイルの電流がオンになると、コイルと人形の下の磁石が反応して、
人形がゆらゆら揺れる仕組みですが
今回は手作りローター回転用として使用します。
ゆらゆら人形の基板は発振回路になっていて
コイルの電流がオンになると、コイルと人形の下の磁石が反応して、
人形がゆらゆら揺れる仕組みですが
今回は手作りローター回転用として使用します。
①基板
キャンドゥで買ったソーラーゆらゆら人形です。
コイルと基板を取り出します。
細い線を切らないように、注意しながら
コイルをプラスチック板から外します。
コイルをプラスチック板から外します。
基板は発振回路になっています。
②ローター部分

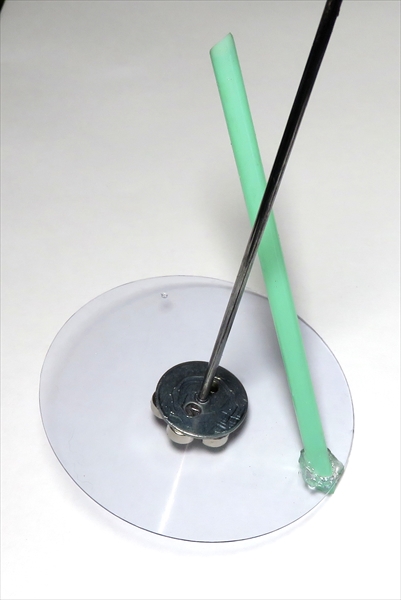

軸はダイソーの魚串を使用しました。
磁石を貼ってる鉄製の円板は、100均のフリクションカーから
取り出したフライホイールです。
中心が取りやすくて便利です。
ルーターで穴を少し広げて、魚串を差し込んでいます。
透明の円板は100均のカードケースから
半径3cmの円を切り出して、4mmφのストローを斜めに差し込みました。
磁石はNS交互に 8個貼ったり
2個にしてみたり、
1個でもやってみました。
1個、2個でもそれなりの照度さえ得られれば、ちゃんと回転します。
4個以上にすると動きも良くなります。
私がやった中では、この4個タイプが最もいい動きに感じました。
③土台部分
適当な木板に①の基板を貼り、左に柱を立てています。
コイルの横には、顕微鏡で使用するカバーガラスを置き
その上に小さい穴を開けたプラスチック板を貼りました。
ガラスの上で、魚串の尖った先端を回転させることで
摩擦抵抗を減らして回転がよくなります。
小さい穴は魚串のすべり止め防止です。
柱には、曲線状の隙間を開けた木板を貼りました。
この加工作業は結構、大変でした・・・(^^;
磁石とコイルは1mm程度離しています。
光の当たるところに置いておくと、ずっと回り続けます。
(4.3W LED照明から30cm 離れたところでも回転し続けています。）
(4.3W LED照明から30cm 離れたところでも回転し続けています。）
ローター部分が重すぎたり、下部の摩擦抵抗が大きいと
途中で止まることもあります。
(当初、魚串ではなく、自分で削った鉄の棒でやりましたが
2～3分に一度止まってしまいました。)
動画で撮影しました。
2～3分に一度止まってしまいました。)
動画で撮影しました。
＜2018年6月11日追記＞
上の方法では、コイル・磁石ともに中心近くに置きましたが
回転体の外側に置く方法でやってみました。
使用したのは上と同じ100円ショップのソーラーゆらゆら人形から取り出した
基盤とコイルです。
容器の周囲に磁石を6か所、極性は同じ方向で貼りました。
φ6mm×3mmとφ6mm×1mmで容器を挟んでとめています。
磁石の高さに合わせて、コイルを縦型に設置しました。
回転体の外側に置く方法でやってみました。
使用したのは上と同じ100円ショップのソーラーゆらゆら人形から取り出した
基盤とコイルです。
容器の周囲に磁石を6か所、極性は同じ方向で貼りました。
φ6mm×3mmとφ6mm×1mmで容器を挟んでとめています。
磁石の高さに合わせて、コイルを縦型に設置しました。
